Stadio Renzo Barbera

Le operazioni di rilievo sono state condotte in diverse sessioni per coprire l’intero stadio, nello specifico nel periodo compreso tra il 07.12.2023 e il 20.01.2024.

L'attività è stata svolta avvalendosi di un Laser Scanner Leica BLK360 di alta precisione, posizionato sia all’interno che all’esterno della struttura. Per questo intervento è risultata fondamentale la combinazione tra laser scanner e drone: tramite il drone è stato possibile ottenere un’ortofoto dello stadio, mentre l’uso del laser scanner ha permesso di rilevare in maniera accurata e dettagliata gli ambienti interni ed esterni.

In una prima fase, è stata effettuata la scansione delle parti interne della tribuna centrale. In seguito, per il rilievo delle aree esterne, si è proceduto con il posizionamento dei target a terra e il conseguente tracciamento tramite GPS di tutti i punti necessari per una corretta georeferenziazione della nuvola di punti. I voli sono stati effettuati con un drone DJI Phantom 4 Pro, dotato di fotocamera Sony Exmor da 21 megapixel e ottica asferica.

Per i punti di appoggio a terra e i target fiduciari è stato impiegato un ricevitore GNSS di ultima generazione (Stonex S700A), in grado di tracciare 6 costellazioni e ben 700 canali simultanei. Lo strumento è inoltre dotato della recente tecnologia aRTK, che consente di mantenere la correzione RTK anche in assenza di segnale. Il drone è fornito di sensori atti a evitare ostacoli e a mantenere una quota di volo congrua alla precisione richiesta.

Lo strumento è stato montato su uno stativo Manfrotto da 6 metri, sia per garantire maggiore stabilità e mobilità durante le operazioni, sia per assicurare una copertura completa e omogenea del campo visivo.

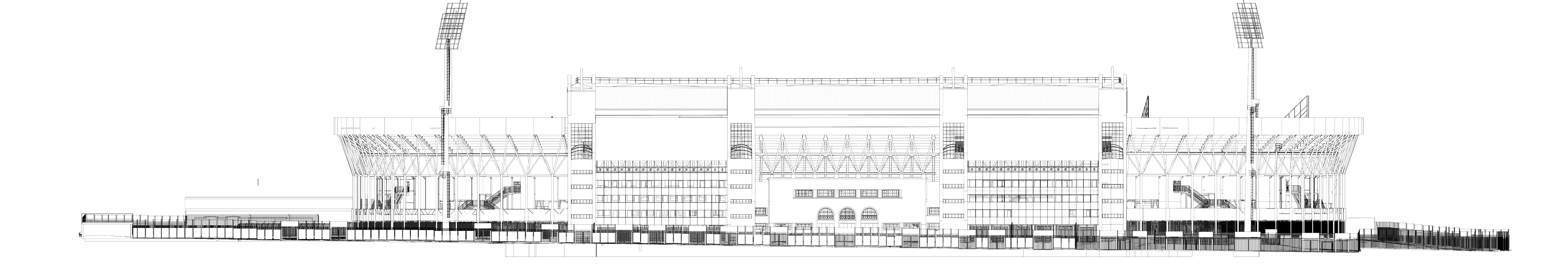

Tutto ciò si è reso indispensabile per l’acquisizione complessiva dei dati, finalizzata alla redazione dei seguenti elaborati in formato vettoriale bidimensionale DXF/DWG.

Sono state effettuate 1.871 scansioni, unite tramite 2.716 collegamenti in modo tale da creare una maglia rigida e ridurre l’errore al minimo. L'intero processo ha generato un modello complessivo di circa 7.864.716.934 punti.

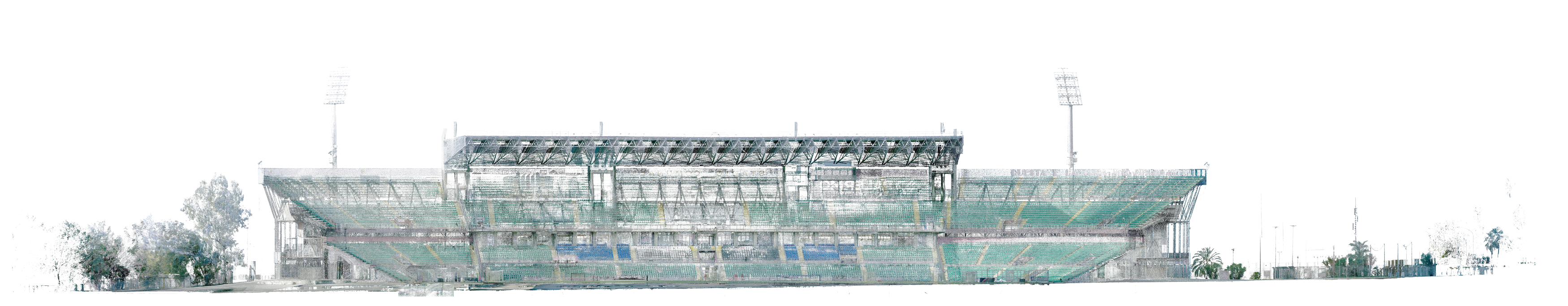

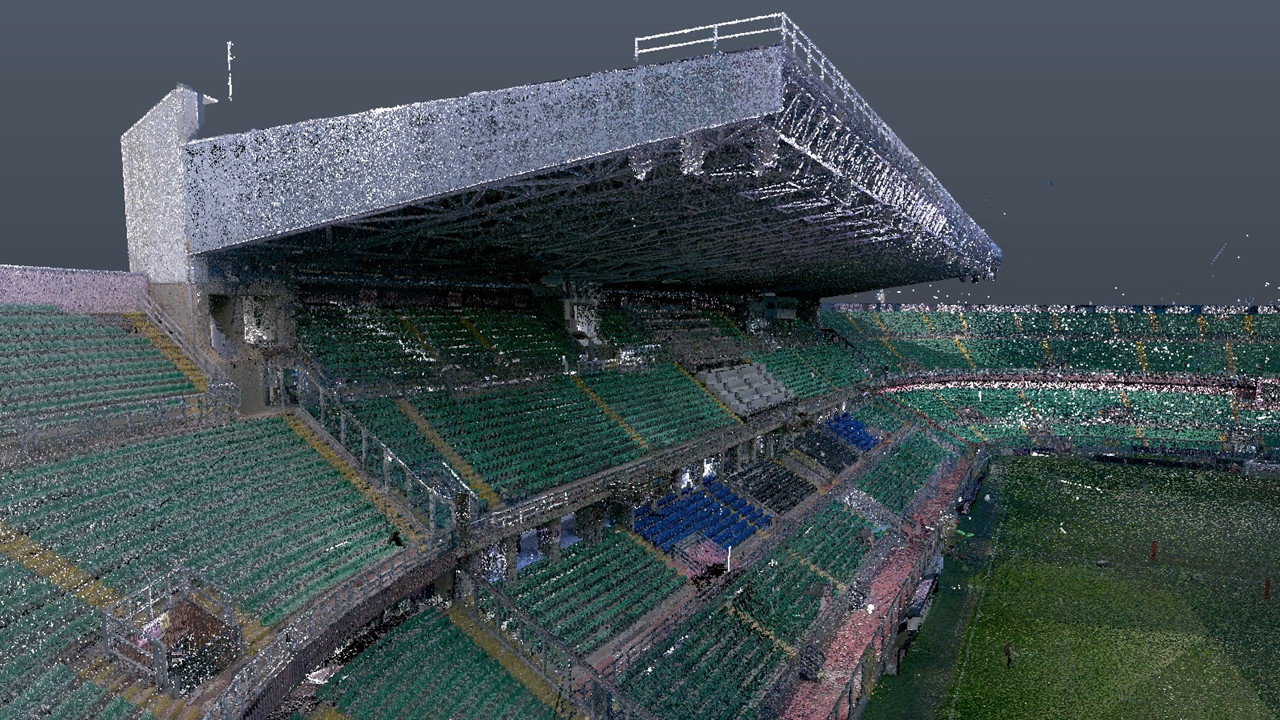

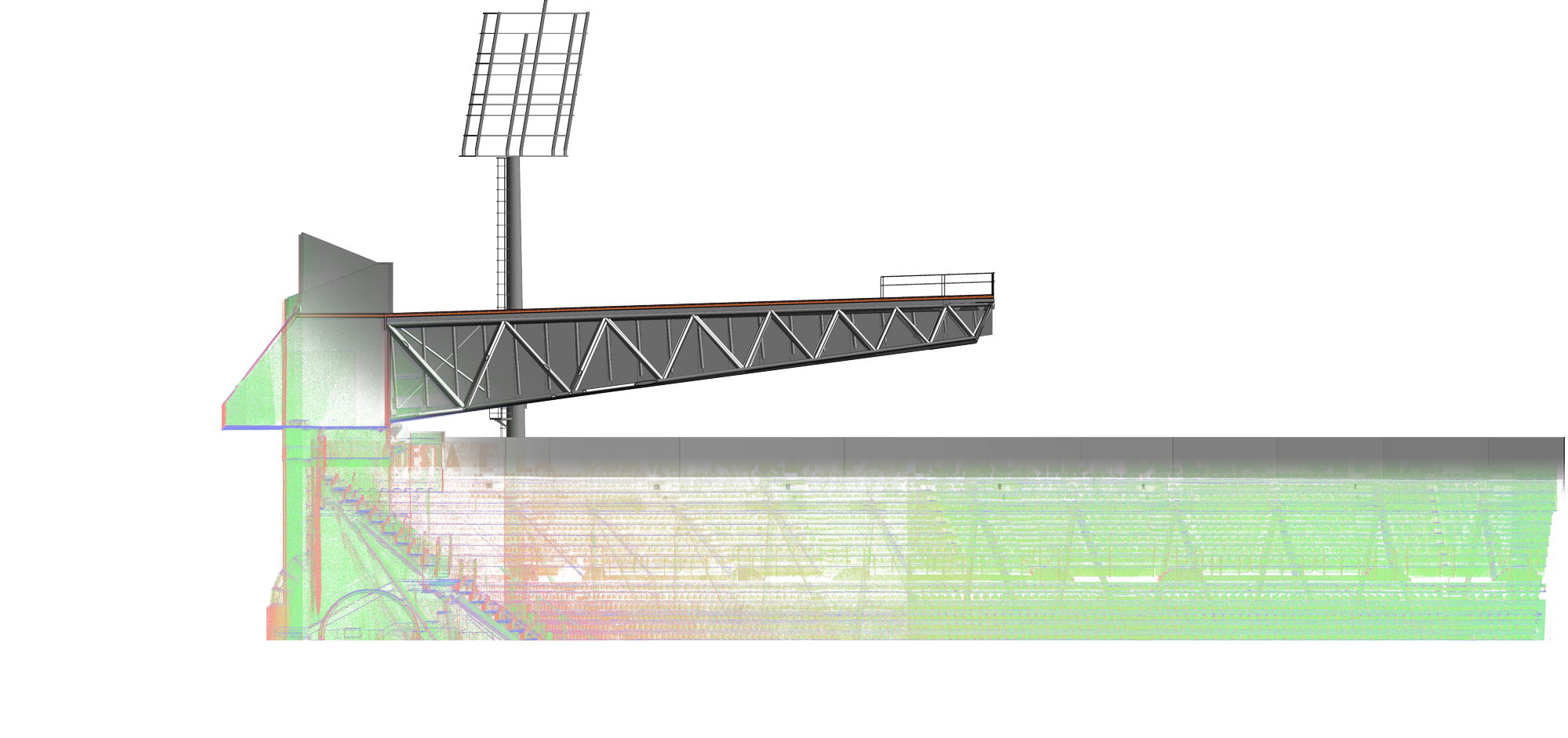

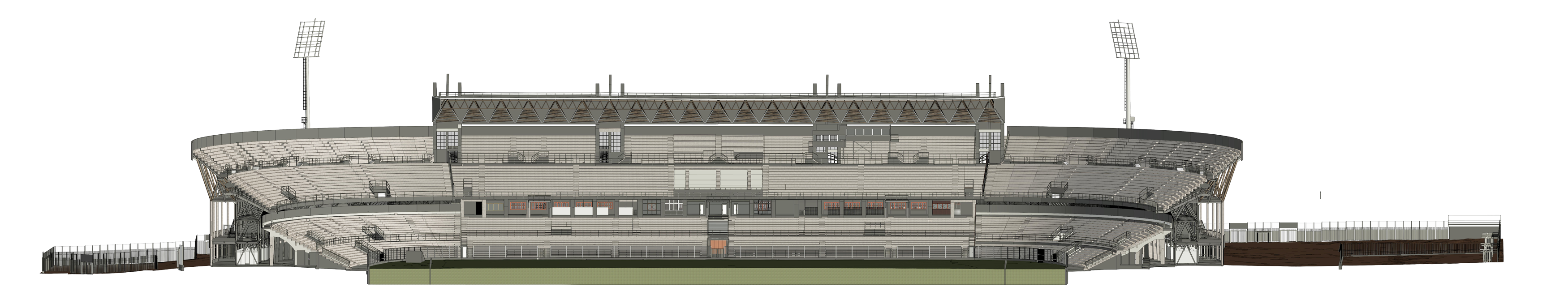

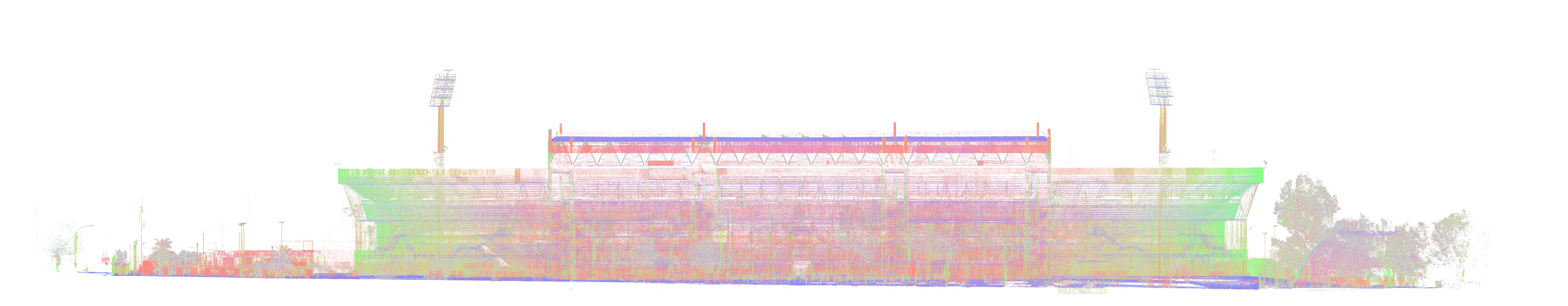

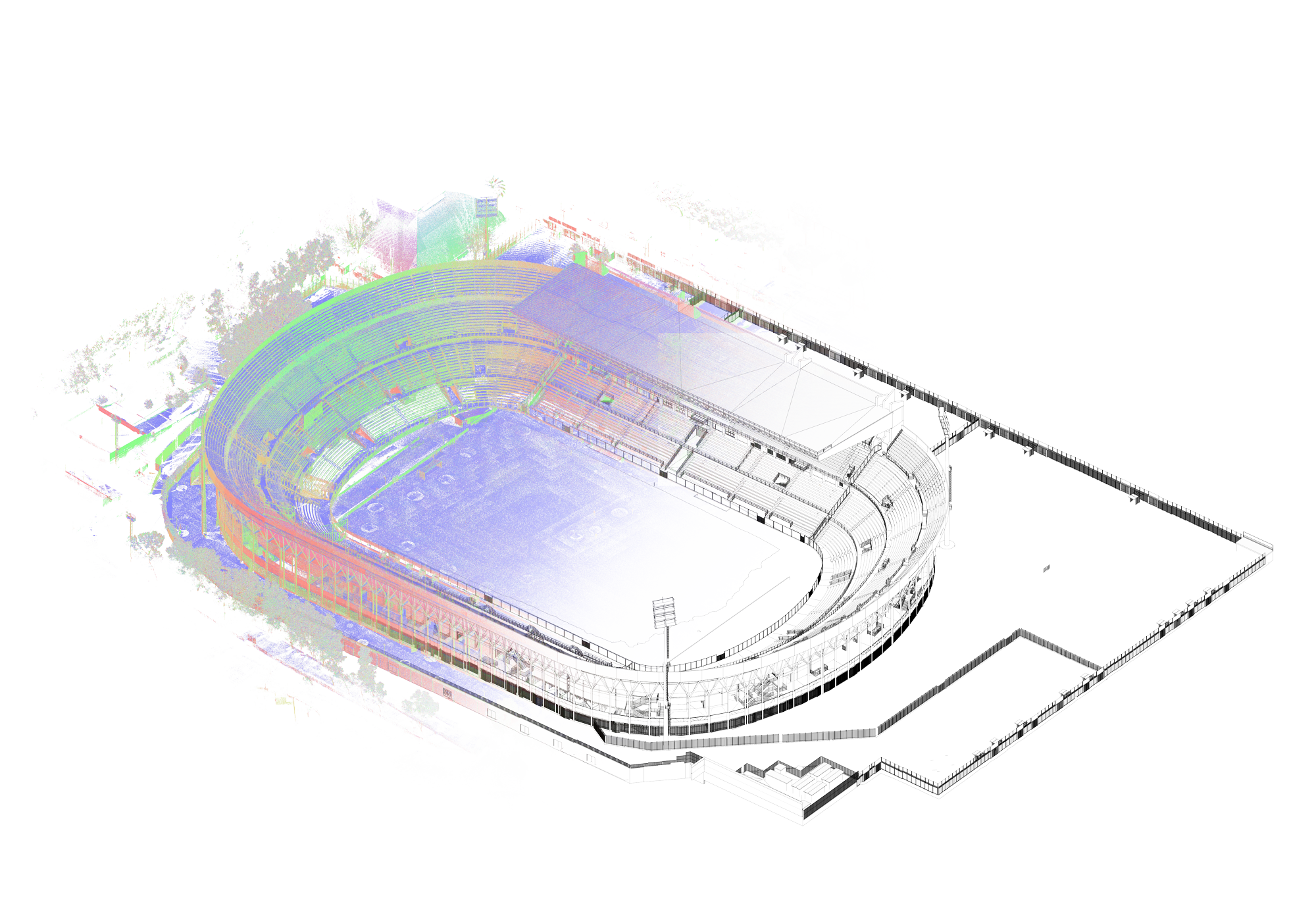

I dati acquisiti sono stati elaborati per generare una nuvola ad alta risoluzione che rappresenta fedelmente la geometria dello stadio, permettendo la creazione di un modello BIM completo e accurato della struttura. Vista e considerata la tipologia di rilievo e l'impiego di tecnologie di ultima generazione, riteniamo che il prodotto finale sia di eccellente qualità e caratterizzato da un altissimo livello di precisione. Il dettaglio dei dati fornisce una base solida e affidabile per eventuali decisioni di progettazione e gestione future relative all'impianto.
